実例1:
 8×10Gb/s signal through G.652 SMF

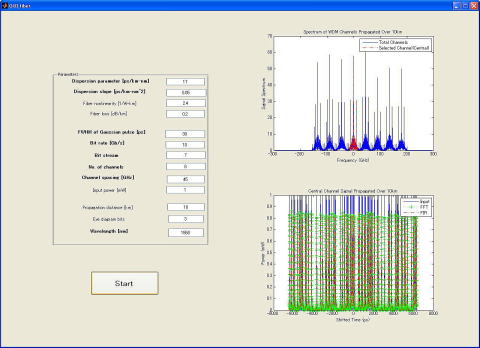

SMFの特性、伝送条件などを入力してシミュレーションを行い、以下の結果を得た。

上図:出力信号のスペクトラム特性(青:定義された8チャンネル特性、赤:中央チャンネル特性)
下図:中央チャンネルの時間領域特性(
緑:FFT法による結果赤:FIR法による結果

左図:FIR法によるアイパターン特性
右図:FFT法によるアイパターン特性

参考
左図:20km伝送、右図:30km伝送

実例2:16×40Gb/s signal through G.652 SMFも紹介しています。
